常用圆盘涡轮式搅拌器

添加时间:2018-06-05文章作者:南京鸿远传动设备厂浏览次数:


本公司生产近30类,计140多种搅拌器,从最常见的(包括已有的HB5标准,SB90标准各种搅拌器)到各种复杂形状或特殊用途的搅拌器。可按H/T2123-91标准的各种规格尺寸系列制造,也可根据用户生产工艺需求,代为设计制造各种特殊要求、特殊规格或特殊用途的搅拌器。



搅拌器型号标注方法:

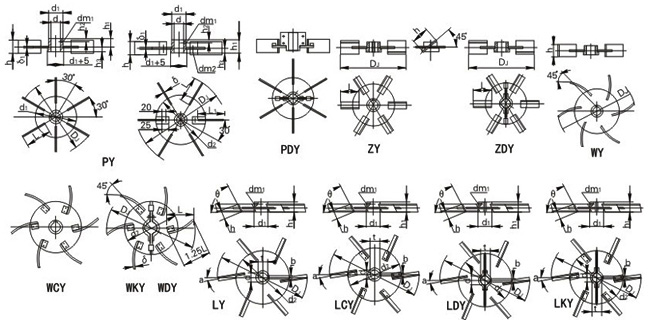

    平直叶圆盘涡轮式-PY、平直叶对开圆盘涡轮式-PDY、斜叶圆盘涡轮式-ZY、斜叶对开圆盘涡轮式-ZDY、弯叶圆盘涡轮式-WY、弯叶可拆圆盘涡轮式-WCY、弯叶对开圆盘涡轮式-WDY、弯叶可拆对开圆盘涡轮式-WKY、螺距叶圆盘涡轮-LY、螺距叶可拆圆盘涡轮式-LCY、螺距叶对开圆盘涡轮式-LDY、螺距叶可拆对开圆盘涡轮式-LKY



    本类搅拌器较之开启涡轮式搅拌器,基本流型相同,同样具有高剪切能力和较大的循环能力,区别在于中部多一圆盘,下面可以存一些气体,使气体分散更平稳,所以在气体分散吸收过程中,它是很适合的。斜叶具有倾角,有轴向分流:弯叶具有后角,排出性能好,动力消耗低;螺距叶既有倾角又有后角,流型和性能部分差异。常用介质粘度μ<5×104cP,常用运转速度n=10-300rpm,v=4-10m/s,最高转速可达600rpm,常用尺寸DJ:L:b=20:5:4,DJ/D=0.2-0.5,斜叶倾角45°,60°,后弯角=45°。

圆盘涡轮式搅拌器主要尺寸


 注:该系列搅拌器选型,一般先决定叶片形状,然后考虑安装维护方便,确定结构型式,通常DJ≤500采用整体桨式,500≤DJ≤700采用可拆式,DJ≥800采用轮壳对开式。
